Contenido

• ¿Qué es un cucharón 4 en 1?

• ¿Dónde se puede utilizar el tractor OXPLO con cucharón 4 en 1?

• Haga que un solo tractor asuma más tareas en el día a día de la granja

Con una cargadora frontal, el tractor puede cargar y mover diferentes materiales. Cuando está equipado con un cucharón 4 en 1, también puede realizar otras tareas en la parte delantera de la máquina.

En comparación con un cucharón convencional, el cucharón 4 en 1 cuenta con apertura y cierre hidráulicos, lo que permite realizar tareas de carga, agarre, empuje y nivelación del terreno sin necesidad de cambiar de implemento.

Para trabajar correctamente con un cucharón 4 en 1, el tractor debe contar con suficiente potencia y una buena capacidad de tracción. El OX704 cuenta con un motor de tractor de 70 cv y tracción en las cuatro ruedas, ofreciendo la fuerza necesaria para las operaciones con el cucharón y para diferentes tareas realizadas en la granja.

¿Qué es un cucharón 4 en 1?

Antes de hablar sobre las aplicaciones del equipo, conviene entender cómo funciona un tractor con cucharón 4 en 1 y cuáles son sus principales funciones.

Características

Un cucharón estándar realiza principalmente la carga y descarga mediante el movimiento de inclinación de toda la estructura. En cambio, el cucharón 4 en 1 cuenta con una parte frontal móvil.

Al modificar la apertura y el ángulo del cucharón, es posible crear diferentes posiciones de trabajo para realizar operaciones de carga, agarre, empuje y nivelación.

Principales funciones

Carga

El cilindro hidráulico cierra la parte frontal contra la parte trasera, formando una estructura completa de cucharón.

En esta posición, puede recoger, transportar y descargar materiales de la misma forma que un cucharón convencional.

Agarre

Las partes delantera y trasera del cucharón se abren. Después de colocar el cucharón sobre el material, el sistema hidráulico cierra ambas partes y sujeta el material entre ellas.

Esta función es adecuada para agarrar ramas, trozos de madera y otros materiales irregulares, y resulta más práctica que transportarlos simplemente apoyados en un cucharón convencional.

Empuje

La parte frontal del cucharón se abre y su posición y ángulo se ajustan para que la hoja de la parte trasera entre en contacto con el suelo.

A medida que el tractor de 70 cv avanza, la hoja trasera se desplaza junto con la máquina, empujando el material hacia delante.

Nivelación

Los cilindros hidráulicos y el ángulo de la parte frontal se ajustan para que su hoja permanezca en contacto con el suelo, mientras la parte trasera queda elevada.

Con el desplazamiento del tractor, la hoja delantera raspa y organiza la superficie, lo que permite nivelar el terreno.

Esparcimiento

Al ajustar el cilindro hidráulico, la parte frontal puede permanecer parcialmente abierta, permitiendo que el material se descargue gradualmente por la parte inferior del cucharón.

El tamaño de la abertura y la velocidad de desplazamiento pueden ajustarse para controlar la continuidad y uniformidad del esparcimiento.

¿Dónde se puede utilizar el tractor OXPLO con cucharón 4 en 1?

Tener varias funciones es importante, pero saber dónde utilizarlas marca la diferencia. El tractor con cucharón 4 en 1 de OXPLO puede aprovechar su versatilidad en diferentes trabajos de la granja.

1. Preparación para la siembra y organización del terreno

Durante la preparación para la siembra, el cucharón 4 en 1 puede utilizarse para transportar tierra, fertilizantes o cobertura vegetal hasta el lugar necesario. Después, el material puede descargarse y esparcirse, mientras que la función de nivelación ayuda a dejar el terreno más uniforme.

Al mismo tiempo, el motor de 70 cv y el sistema de tracción en las cuatro ruedas del OX704 proporcionan potencia y tracción para mover materiales y organizar el terreno, ayudando a mejorar la eficiencia del trabajo.

2. Mantenimiento de los caminos de la granja

Cuando los caminos de grava presentan surcos, baches o falta de material en determinados puntos, es posible recoger la grava, transportarla hasta el área de reparación, descargarla, esparcirla y nivelar la superficie.

El tractor de 70 cv está equipado con una transmisión de 12 marchas hacia delante y 12 marchas hacia atrás. Esto permite seleccionar una marcha adecuada para diferentes etapas, como la carga, la marcha atrás, el esparcimiento y la nivelación, haciendo la operación más práctica y flexible.

3. Limpieza de la granja

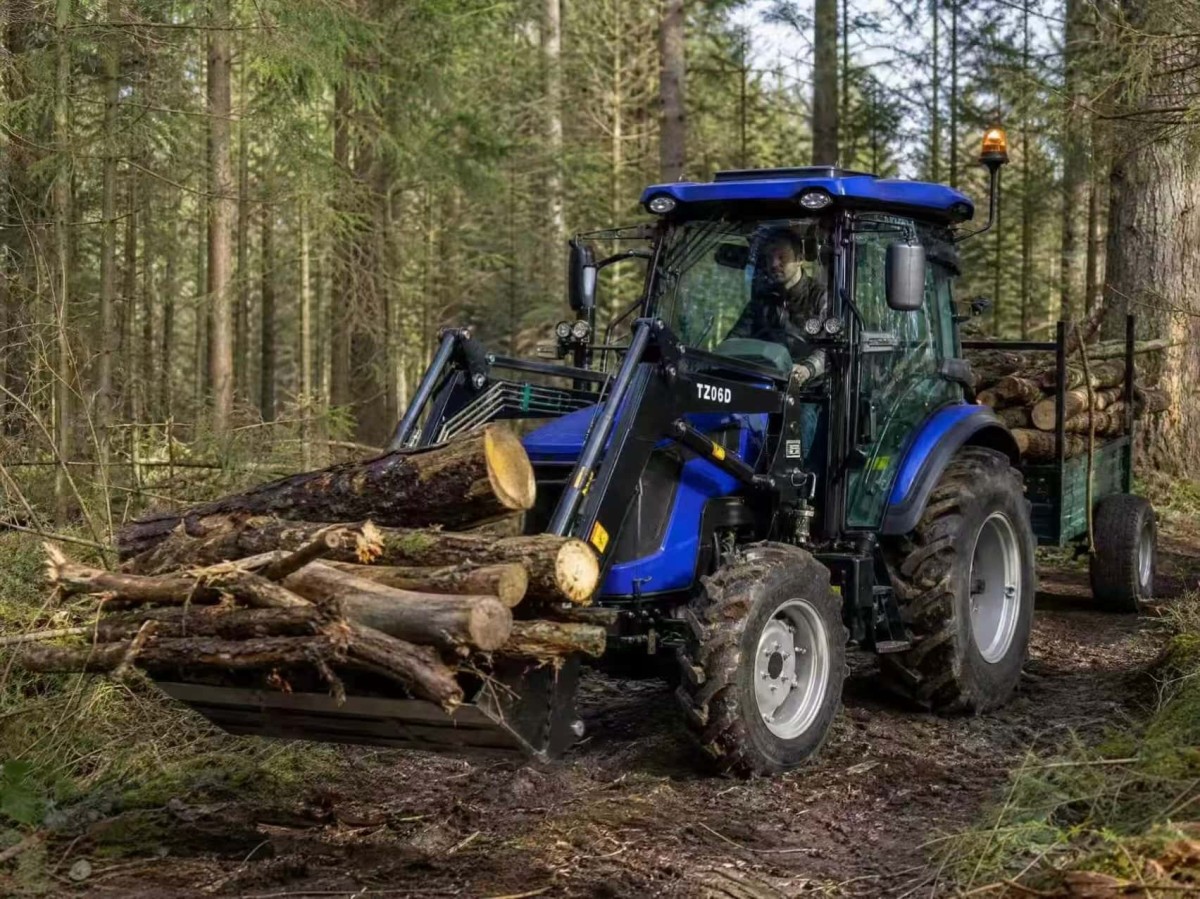

Después de la poda en huertos, del mantenimiento de zonas arboladas o de la limpieza estacional, las ramas largas y los trozos de madera a menudo no son adecuados para transportarse directamente con un cucharón convencional.

En este caso, la función de agarre del cucharón 4 en 1 ofrece una ventaja adicional. Después de sujetar los materiales, pueden transportarse hasta un área de recogida. Una vez terminada la limpieza, basta con cerrar el cucharón para volver a la configuración de carga y continuar trabajando con materiales sueltos.

4. Organización de áreas

Después de construir cobertizos, mantener cercas u organizar patios, pueden quedar en el lugar tierra suelta, grava, madera y zonas irregulares.

Un solo cucharón 4 en 1 puede realizar tareas de agarre, transporte, empuje y nivelación. De este modo, los trabajos que normalmente requerirían diferentes implementos frontales pueden concentrarse en el mismo tractor, ahorrando tiempo durante la operación.

5. Esparcimiento de grava y materiales de cobertura

Durante el mantenimiento de los caminos de la granja, la aplicación de grava en patios o la distribución de materiales de cobertura, es posible controlar la apertura del cucharón para permitir que el material caiga gradualmente a lo largo del recorrido.

Después, basta con ajustar el ángulo del cucharón para continuar esparciendo y nivelando el material, evitando la necesidad de realizar varias descargas por separado.

Haga que un solo tractor asuma más tareas en el día a día de la granja

La combinación del tractor de 70 cv con un cucharón 4 en 1 amplía las capacidades agrícolas originales del tractor para una mayor variedad de trabajos en la parte delantera.

Ventajas del equipo

Motor de 70 cv: proporciona una potencia estable

Tracción en las cuatro ruedas: aumenta la tracción en el campo

12 marchas hacia delante y 12 marchas hacia atrás: facilita el ajuste de la velocidad durante el trabajo

Ventajas del cucharón 4 en 1

Un cucharón, varias funciones: carga, agarre, empuje, nivelación y esparcimiento

Cambio rápido de función: reduce la necesidad de cambiar frecuentemente los implementos frontales

Trabajo continuo: permite una transición más fluida entre diferentes tareas

Sus beneficios

Potencia suficiente para realizar el trabajo con eficiencia

Menor necesidad de diferentes implementos, lo que ayuda a reducir los costos

Operación más flexible y práctica, con menor esfuerzo

Menos tiempo empleado en cambiar entre diferentes tareas

Mejor aprovechamiento del equipo, permitiendo que un solo tractor realice varias funciones

Si está buscando una configuración que combine operaciones agrícolas y trabajos de mantenimiento en el día a día, póngase en contacto con OXPLO para obtener más información sobre el tractor de 70 cv equipado con cucharón 4 en 1.
